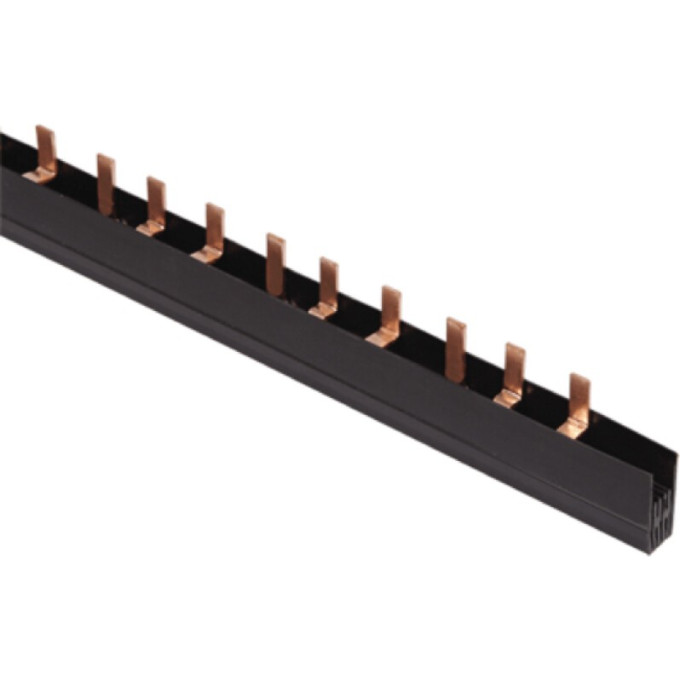

Для соединения модульных аппаратов шириной полтора модуля (например, некоторых автоматов) требуется шина с увеличенным шагом. Соединительная шина IEK типа PIN с шагом 27 мм и номинальным током 100 А обеспечивает удобное и надёжное подключение таких устройств.
Технические параметры
Количество фаз: 3
Номинальный продолжительный ток Iu: 100 А
Номинальное напряжение: 230/400 В
Номинальное импульсное напряжение: 4 кВ
Номинальное напряжение изоляции Ui: 600 В
Номинальный кратковременно выдерживаемый ток Icw: 17 кА
Шаг: 27 мм
Максимальное количество подключаемых устройств: 36
Поперечное сечение: 595 мм²
Длина: 1000 мм
Высота: 46,2 мм
Материал: медь
Тип подключения: штырь
Температура эксплуатации: -45...+40 °C
Применение
Шина предназначена для соединения автоматических выключателей, УЗО и других модульных устройств шириной, кратной полутора модулям, в трёхфазных сетях. При подключении вводного автомата по центру допускается использование с номинальным током до 125 А. Подходит для сборки щитов в промышленных и жилых объектах.
Плюсы
Медный проводник обеспечивает высокую проводимость
Изоляционный корпус не поддерживает горение
Возможность работы при токе до 125 А при центральном подключении
