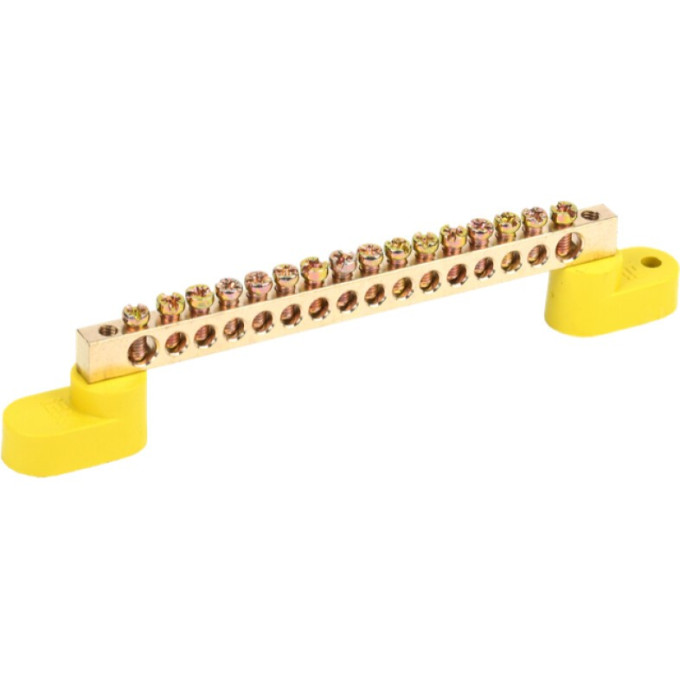

При монтаже крупных распределительных щитов часто требуется шина заземления на большое количество отходящих линий. IEK ШНИ-6х9-16-У2-Ж (арт. YNN10-69-16C2-K05) имеет 16 выводов для подключения PE-проводников. Она крепится к монтажной панели через два угловых изолятора жёлтого цвета.
Технические данные
Ток: 100 А, напряжение 400 В.
Шина: латунь, сечение 6х9 мм.
Выводов: 16, винты М4.
Провод: до 16/6 мм².
Габариты: ширина 104–132 мм, высота 27,8 мм, глубина 15–29 мм.
Климатическое исполнение: У2.
Рекомендации по монтажу
Шина подходит для установки на заднюю панель щита. Два изолятора обеспечивают жёсткую фиксацию и исключают провисание шины при подключении большого числа проводов. Используется в трёхфазных сетях 380–400 В в жилых и промышленных объектах.
